LA90 / LA910
General Details
Ab einer Nischentiefe von 13cm sind diese beiden Typen genau die richtigen.

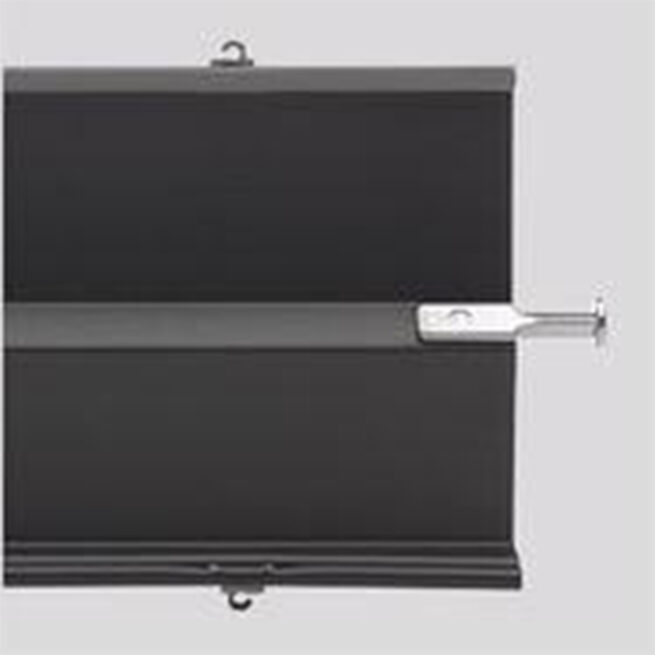

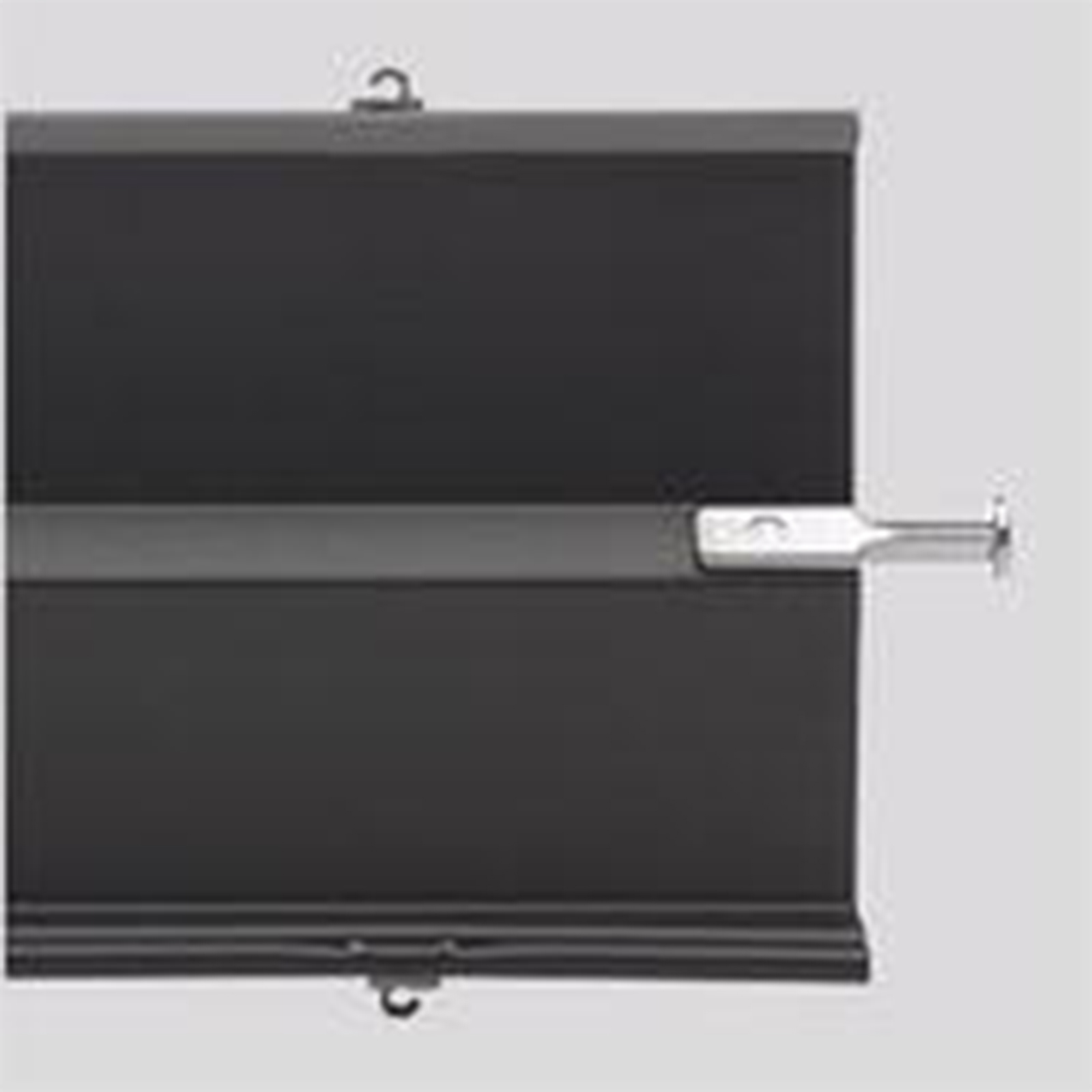

Während LA 90-Lamellen konventionell wechselseitig geführt werden, sind LA 910-Lamellen mit Führungsbolzen auf beiden Seiten ausgestattet. Bei unveränderter Pakethöhe werden dadurch Windgeräusche reduziert.
Langlebigkeit
- Führungsbolzen aus Metall bürgen für eine hohe Bruchsicherheit
- Die exzentrische Form verhindert Spielraum in den Führungsschienen. Windgeräusche werden reduziert.
- Die im verzinkten Tragkanal eingebauten Aufzugs- und Wendeorgane sind vor Verschmutzungen weitgehend geschützt.
- Ein Endanschlag zur Begrenzung der oberen und unteren Endlage verhindert versehentliches Abreissen der Aufzugbänder
- Das Texband 8mm wird durch eine gebördelte Lochung geführt
Technische Daten
| Konstruktionsbreite | min. 40cm mit Gelenkkurbel / max. 450cm min. 58cm mit Elektromotor oder Getriebe im Lamellenbereich / max. 450cm |
| Konstruktionshöhe | min. 50cm / max. 450cm |
| Konstruktionsfläche | max. 8m2 bei Einzelstoren max. 8m2 bei gekuppelten Storen mit Kurbelantrieb (max. 4 Storen kuppeln) max. 24m2 bei gekuppelten Storen mit Motorenantrieb (max. 5 Storen kuppeln, sofern Antrieb mittig ist) |
Pakethöhe (Sturzhöhe)
| Lichthöhe | min. Pakethöhe |
| 151 – 175 cm | 22 cm |
| 176 – 200 cm | 23 cm |
| 201 – 225 cm | 25 cm |
| 226 – 250 cm | 27 cm |
| 251 – 275 cm | 29 cm |
| 276 – 300 cm | 30 cm |
| 301 – 325 cm | 31 cm |
| 326 – 350 cm | 33 cm |
| 351 – 375 cm | 35 cm |
| 376 – 400 cm | 36 cm |
| mit und/oder Galerie/Motor | + 2 cm |
